Mast des EVEARLYS-Blitzinterferometers von SELERYS vor bewölktem Himmel

Blitzortungsinterferometer von SELERYS

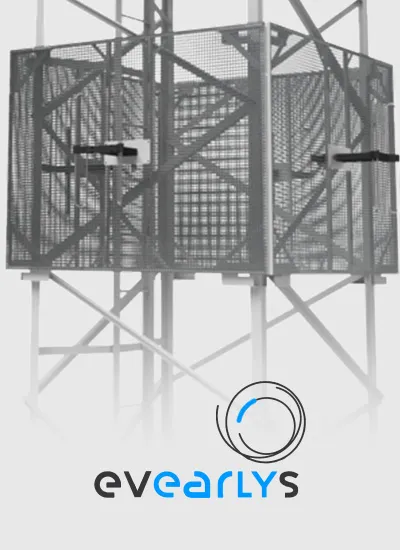

EVEARLYS-Interferometer zur Blitzortung

EVEARLYS, das VHF/UHF-Interferometer von SELERYS, erfasst mehr als 99 % der gesamten Blitzaktivität innerhalb einer Wolkenzelle.

EVEARLYS erfasst elektrische Aktivität in einer Wolkenzelle lange vor einem Niederfrequenz-Blitzsensor oder einem Niederschlagsradar. Es lokalisiert den Ursprung jedes Signals durch den Vergleich der Ankunftszeiten an mehreren Antennenpaneelen. Unser Interferometer erfasst Entladungen innerhalb der Wolke (Intra-Cloud) sowie Wolken-Boden-Blitze. Es speist die Software CIRRUS und verschafft Betreibern damit einen Vorsprung bei schweren Unwettern.

EVEARLYS im Überblick:

EVEARLYS-Anwendungsfälle nach Branchen

Jeder Standort, an dem Blitze Mitarbeiter oder Ausrüstung gefährden oder eine Evakuierung erzwingen können, benötigt eine Sturmfrühwarnung. Von SELERYS betreute Standorte reichen vom Weltraumzentrum Kourou der CNES bis hin zu Baustellen und Cloud-Seeding-Gebieten.

So wird EVEARLYS eingesetzt

  • Flughäfen und Raketenstartplätze verschieben Bodenoperationen oder Countdowns.
  • Baustellenteams sichern das Gelände und verlassen exponierte Strukturen mit mehr Vorlaufzeit.
  • Beim Cloud Seeding planen Teams LAICO-Ballon- und Drohnenstarts nach dem Reifegrad der Gewitterzelle.
  • Energieanlagen wie Solarparks und Umspannwerke verhindern stundenlange Ausfälle.
  • Telekommunikationsteams und Bergbaubetriebe, insbesondere in Tagebauen, räumen exponierte Ausrüstung und Gelände.
  • Musikfestivals und andere Open-Air-Events bringen Besucher vor dem Sturm in Sicherheit.
SELERYS-Techniker klettert bei der Installation auf einen Sensormast

Erfassung der gesamten Blitzaktivität und Integration mit SKYDETECT

Mittels UHF-Interferometrie vergleicht EVEARLYS die Ankunftszeiten des Blitzsignals an 4 Antennenpaneelen und lokalisiert so jeden Blitz innerhalb der Wolke. Sobald SKYDETECT eine Wolkenzelle erfasst hat, bestimmt EVEARLYS deren Reifegrad anhand der Blitzaktivität.

Erkennungsmerkmale von EVEARLYS

  • Über 99 % der gesamten Blitzaktivität, auch Blitze ohne Bodenkontakt.
  • Erkennung des elektrischen Aufbaus vor ausreichender Wolkendichte für ein Niederschlagsradar.
  • VHF/UHF-Interferometrie, anerkannt von der NASA und EUMETSAT.

Automatisierte Warnungen und Fernüberwachung

EVEARLYS bewertet die gesamte Blitzaktivität anhand der vom Betreiber festgelegten Schwellenwerte und alarmiert bei Überschreitung eines Schwellenwerts die zuständige Person. Es verbindet sich direkt mit CIRRUS, der meteorologischen Risikomanagement-Software von SELERYS. So entsteht ein vollständiges Lagebild des Wetterrisikos am Standort. CIRRUS archiviert mehr als ein Jahr an EVEARLYS-Daten, die nach Datum durchsuchbar sind.

Warn- und Überwachungsfunktionen

  • Alarmierung per SMS, E-Mail oder Sprachanruf.
  • Fernzugriff von jedem Smartphone, Tablet oder Computer aus.
  • Integration mit CIRRUS, SKYDETECT sowie mit den LAICO-Ballonen und Drohnen.
  • Rollenbasierte Konten für Einsatzkräfte vor Ort, Leitstellenpersonal und Management.

Technische Daten

Die Blitzaktivität kann innerhalb von Sekunden sprunghaft ansteigen. EVEARLYS verbindet eine empfindliche Signalschwelle mit Mikrosekunden-Signalverarbeitung und alarmiert den Betreiber innerhalb weniger Augenblicke nach einem Blitz. Kontinuierliche UHF-Bandüberwachung sowie manuelle und automatische Kalibrierung halten die Schwelle und die Verarbeitungsauflösung langfristig stabil.

EVEARLYS in Zahlen

  • Erfassungskapazität: 99 % der gesamten Blitzaktivität, der Wolken- und Wolken-Boden-Entladungen.
  • Entladungsquellen: 10.000-mal so viele wie jeder andere operationelle Sensor.
  • Erfassungsschwelle: -97 dBm, ausreichend für die schwächsten Radiosignale.
  • Verarbeitungsauflösung: 10 Mikrosekunden.
  • Installation: 4 Paneele, je 1,3 m x 1 m und 7 kg, mit 180° Sichtfeld.
  • Unterbrechungsfreie Stromversorgung: mindestens 4 Stunden für die durchgehende Erfassung bei Netzausfall.
  • Patente: 3, für Systemarchitektur, Kopplung mit X-Band-Radar und Kopplung mit ToA-Datenverarbeitung.

Installation eines EVEARLYS-Systems

Jede Installation von EVEARLYS beginnt mit einer Standortanalyse. SELERYS prüft die 180°-Sicht auf den Himmel für jedes der 4 Paneele, die Stromversorgung sowie die optimale Verbindungsart. Erst danach folgt die Montage der Hardware. Die Fernüberwachung funktioniert über alle Standortanbindungen hinweg gleich gut.

Wichtige Installationspunkte

  • 4 leichte Paneele pro Installation, je 1,3 m x 1 m und 7 kg.
  • Anbindung über GSM, ADSL oder Satellit, je nach Standortbedingungen.
  • Optionale Kopplung mit dem SKYDETECT-Radar für eine gemeinsame CIRRUS-Benutzeroberfläche.

EVEARLYS und SKYDETECT: die Unterschiede zwischen beiden Systemen

KategorieEVEARLYSSKYDETECT
ErfassungsmethodeVHF- und UHF-Interferometrie, erfasst die elektrische Aktivität einer WolkenzelleX-Band-Radar (6-kW-Antenne), erfasst die Reflektivität einer Wolke
Primäre MessgrößeElektrische Aktivität und Intensität einer WolkenzellePosition und Zugbahn einer Wolkenzelle
ErfassungsbereichVier Paneele, je 180° Sichtfeld, 360° Gesamtabdeckung30 km Radius, vollständige Halbkugel
InstallationStandortanalyse, vier leichte PaneeleStandortanalyse, eintägige Montage auf Turm, Mast oder Gebäude
NotstromversorgungMindestens 4 Stunden USVOptionale autarke Stromversorgung für abgelegene Standorte
StärkeErfasst den elektrischen Spannungsaufbau, bevor eine Wolke dicht genug für Niederschlagsradar istVerfolgt Standort und Zugbahn einer Wolkenzelle in Echtzeit

Die beiden Systeme sind nicht austauschbar. Ein Standort, der sich ausschließlich auf die Radarreflektivität verlässt, kann den elektrischen Aufbau eines Gewitters übersehen, während ein Standort, der nur die Blitzaktivität überwacht, keine Informationen über die Position der Wolkenzelle oder ihre Zugrichtung erhält.

Häufig gestellte Fragen (FAQ)

Rund 90 % der gesamten Blitzaktivität entfallen auf Entladungen innerhalb der Wolke, die den Erdboden nie erreichen und sich typischerweise lange vor dem ersten Wolke-Boden-Blitz oder ersten Niederschlag aufbauen. Systeme, die ausschließlich Wolke-Boden-Blitze überwachen, verpassen diesen frühen Entstehungszeitraum. Erst die Erfassung der gesamten Blitzaktivität verschafft EVEARLYS den entscheidenden zeitlichen Vorlauf für die Frühwarnung, bei der jede Minute zählt.

Nein. EVEARLYS ortet Blitze und versendet Warnungen vollkommen eigenständig; SKYDETECT ist dafür nicht erforderlich. Die Kopplung beider Systeme an einem Standort ist optional und liefert ein kombiniertes Lagebild aus Radar- und Blitzdaten für jede Wolkenzelle.

Während die meisten kommerziellen Blitzortungssysteme auf Nieder- oder Hochfrequenzsensoren (LF/HF) basieren, nutzt EVEARLYS die patentierte UHF- und VHF-Interferometrie-Architektur von SELERYS. Es ist das derzeit einzige industriell und kommerziell verfügbare VHF/UHF-Interferometriesystem. Unsere Technologie erkennt und verfolgt 10.000-mal mehr Entladungsquellen als andere industrielle Systeme auf dem Markt.

Das Team von SELERYS verfügt über jahrzehntelange Erfahrung und anerkannte wissenschaftliche Kompetenz in der Blitzortung und atmosphärischen Überwachung. Durch weltweite Installationen auf mehreren Kontinenten haben unsere Teams ihre Praxistauglichkeit unter anspruchsvollsten Einsatzbedingungen bewiesen. Diese internationale Erfahrung ermöglicht es uns, zuverlässige Lösungen bereitzustellen, die exakt auf die meteorologischen Anforderungen unserer Partner abgestimmt sind.

Eine integrierte unterbrechungsfreie Stromversorgung (USV) hält EVEARLYS bei Netzausfall mindestens 4 Stunden autark in Betrieb. Das ist entscheidend, da schwere Gewitter mit hoher Blitzaktivität häufig zu Stromausfällen führen, genau dann, wenn die Blitzüberwachung am dringendsten gebraucht wird.

Nein. Cloud Seeding ist nur einer von mindestens sechs Anwendungsbereichen für EVEARLYS, neben Flughäfen, Weltraum- und Raketenstartzentren, dem Bausektor, Energieversorgern, Telekommunikation, Bergbau sowie Open-Air- und Freizeitevents. Jeder Betrieb, bei dem eine frühzeitige Blitzwarnung die Sicherheit oder Arbeitsabläufe beeinflusst, profitiert vom Interferometer von SELERYS, unabhängig davon, ob Cloud Seeding betrieben wird.
